產品描述:
上海工陶陶瓷有限公司（Gongtao）是中國最領先和先進的集設計、制造和營銷的高科技陶瓷材料公司之一。品牌“上陶-SHANGTAO”成立超過20年。我們專注于氧化鋁產品，氧化鋯產品，氧化鎂產品，有機硅氮化物產品和鋁氮化物產品。我們已經開發出先進的技能和技術。我們的產品被廣泛應用于電力，信息，電力，汽車和其他領域。
工業陶瓷：氧化鋁陶瓷，氧化鋯陶瓷，鈦氧化物陶瓷，碳化硅陶瓷，氧化硅陶瓷，特種陶瓷，高頻陶瓷，莫來石陶瓷，日用陶瓷，耐火陶瓷，電子陶瓷，紡織陶瓷，高純度的氧化鋁坩堝，電氣陶瓷等
上海工陶陶瓷有限公司（Gongtao）嚴格遵守ISO9001質量管理體系。我們的產品廣泛用于航空航天，礦山機械，電梯，電力，造紙，實驗室，有色金屬加工，電子加工，紡織機械等行業，SHANGTAO提供批發和零售，歡迎您的光臨！
產品圖片：
|

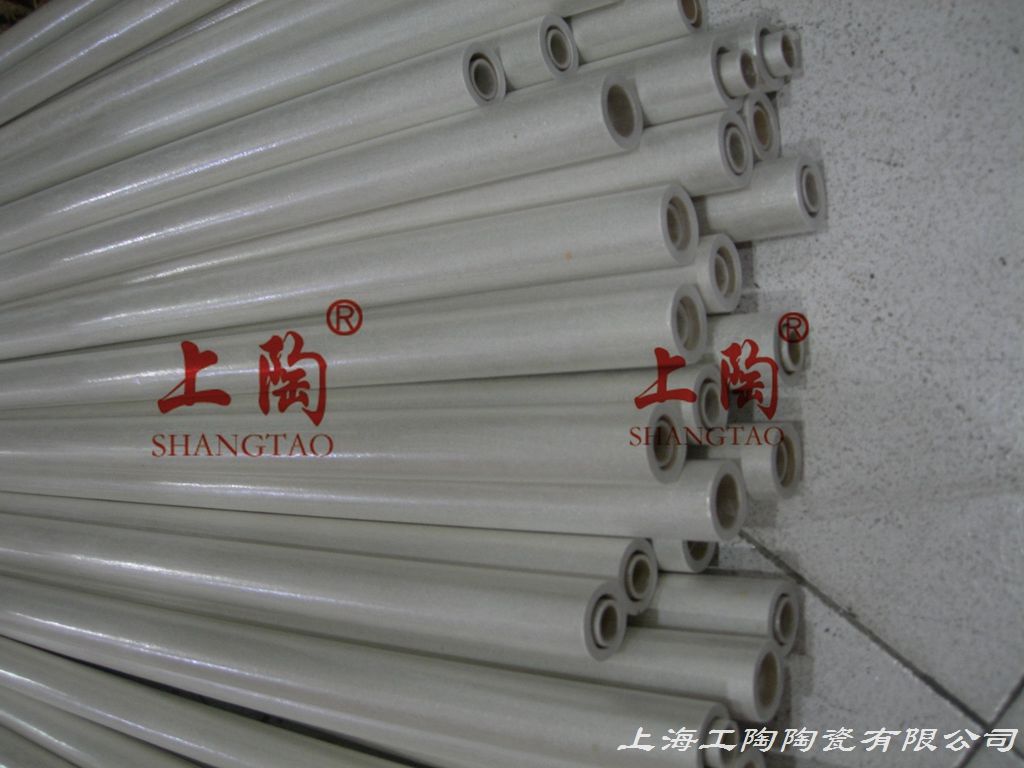

云母管
產 品 介 紹
一、特性及用途
云母管是采用優質白云母紙或金云母紙配以適當的高性能有機硅膠經粘結卷合烘焙加工而成的硬質管狀絕緣材料。它具有良好的電氣絕緣性能和較高的機械強度，適用而鋼鐵、冶金等高溫電爐以及各種電器、電機、電冶爐等設備中的電極棒或出線套管耐高溫絕緣。
相對于傳統的陶瓷管，云母管具有壁厚與橢圓度容易控制，放電均勻，不易破碎等特點，是部分陶瓷管的理想替代品。我廠制作的云母管表面光滑、尺寸誤差小、圓整性好、強度高著稱，具有耐溫高、強度高、精度高等優點，我們可以按圖紙為客戶加工任何高難度的云母管產品。
二、規格
云母管分為白云母管和金云母管耐溫800-1000℃。 我廠制作的云母管長度在10-1000mm之間，內徑為8-300mm，質量穩定，可根據用戶提供的圖紙制作特種規格的云母管。（例于開槽，粘結等）。
三, 特種規格云母管可來樣來圖加工。
四、內外徑偏差 (mm)
標稱內徑 內徑偏差 外徑偏差
<10 ±0.3 ±0.4
10-20 ±0.4 ±0.5
21-50 ±0.5 ±0.7
51-100 ±0.6 ±1.0
101-200 ±0.8 ±1.2
201-300 ±1.0 ±1.5
|
云母 |
白云母 |
金云母 |
檢測方法 |
|
云母含量% |
90 |
90 |
IEC371 |
|
膠含量% |
10 |
10 |
IEC371 |
|
密度 g/cm3 |
2.15 |
2.15 |
IEC371 |
|
耐溫性能 |
持續耐溫℃ |
550 |
750 |
|
|
間歇耐溫℃ |
800 |
1000 |
|
|
抗彎強度N/mm2 |
>200 |
>150 |
GB/T5019 |
|
吸水率 % |
<0.5 |
<0.5 |
GB/T5019 |
|
介電強度KV/mm |
>20 |
>20 |
IEC243 |
|
抗電阻性能 |
23℃ ohm.cm |
>1017 |
>1017 |
IEC93 |
|
500℃ ohm.cm |
>1012 |
>1012 |
IEC93 |
|
熱失重 |
at 500℃ % |
<1 |
<1 |
IEC371 |
|
at 700℃% |
|
<2 |
IEC371 |
云母沖件/云母深加工件
可根據客戶需要，進行設計、開模、制造、加工各類云母成型件、墊片等。
若異型件厚度在2mm內的，可用沖床加工成型。若異型厚度超過2mm的，需用鋸、銑、車、鉆等手段加工成型。
云母管
云母管是采用云母紙，配以適當膠粘劑，經粘結卷合加工而成的硬質管狀絕緣材料。它具有良好電器絕緣性能和較高的機械強度，適用于電器、電機、電冶爐等設備的電極棒或出線套管絕緣。
◆ 云母管采用機械生產，并用電子測量裝置進行數據監控，產品具有內外壁光滑，圓整性、勻稱性好，強度高、致密性好，最大密度高達2.0g/cm3。
◆ 云母管長度為10-1000mm，內徑尺寸為8-300mm。
◆ 公差標準：一般情況下，我們按內徑上公差，外徑負公差的標準進行生產。根據客戶要求， 可將公差控制在0.2mm以內。
云母管公差標準
|
云母管徑
(mm) |
內徑允許公差
(mm) |
外徑允許公差
(mm) |
|
＜10 |
±0.3 |
±0.4 |
|
10-20 |
±0.4 |
±0.5 |
|
21-50 |
±0.5 |
±0.7 |
|
51-100 |
±0.6 |
±1.0 |
|
101-200 |
±0.8 |
±1.2 |
|
201-300 |
±1.0 |
±1.5 | | |
云母板 Mica Plate TEL：13901740786
|
產品代號
Type |
白云母硬板
HP5
Muscovite
plate |
金云母硬板
HP5(J)
Phlogopite
plate |
白云母軟板
HP5(R)
Muscovite
flexible plate |
金云母軟板
HP5(JR)
Phlogopite
flexible plate |
|
粘合劑
Binder |
有機硅樹脂
silicon resin |
|
云母含量
Mica content |
≥90% |
|
膠含量
Binder content |
≤10% |
|
厚度(mm)
Thickness(mm) |
0.10-2.0 |
0.10-2.0 |
0.10-2.0 |
0.10-2.0 |
|
厚度誤差(mm)
Thickness
tolerance(mm) |
平均
(Average) |
±0.02-±0.05 |
±0.02-±0.05 |
±0.02-±0.25 |
±0.02-±0.25 |
|
各點
(Individual) |
±0.05-±0.08 |
±.05-±0.08 |
±0.04-±0.06 |
±0.04-±0.06 |
|
密度(g/cm2)
Density |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
|
加熱減度(%)
Heat loss at 500℃ % |
≤1.00 |
≤0.60 |
≤2.00 |
≤2.00 |
|
彎曲強度(kgf/mm2)
Flexural strength(kgf/mm2) |
≥18 |
≥16 |
|
|
|
擊穿電壓(KV/mm)
Dielectric strength(KV/mm) |
>20 |
>18 |
>15 |
>15 |
|
高溫絕緣電阻(MΩ)
Insulation resistance(MΩ) |
200-600 |
100-600 |
|
|
|
長期工作溫度
Long run work temperature |
500℃ |
800℃ |
500℃ |
800℃ |
|
標準尺寸
Standard size |
1000 ×600 1000×1200 1000×2400 |
|
|
測試標準
Standard reference |
GB5019-85, IEC371 |
|
|
|
|
|
|
|
＊厚度≤0.2毫米云母板的擊穿電壓另行商定，Thickness≤0.2mm,Dielectric strength will discuss. |
FONT-FAMILY: 宋體; COLOR: #6b6b6b; mso-font-kerning: 0pt; mso-bidi-font-family: Arial; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial">
51-100
±0.6 |
±1.0 |
|
101-200 |
±0.8 |
±1.2 |
|
201-300 |
±1.0 |
±1.5 |
云母板 Mica Plate TEL：13901740786
|
產品代號
Type |
白云母硬板
HP5
Muscovite
plate |
金云母硬板
HP5(J)
Phlogopite
plate |
白云母軟板
HP5(R)
Muscovite
flexible plate |
金云母軟板
HP5(JR)
Phlogopite
flexible plate |
|
粘合劑
Binder |
有機硅樹脂
silicon resin |
|
云母含量
Mica content |
≥90% |
|
膠含量
Binder content |
≤10% |
|
厚度(mm)
Thickness(mm) |
0.10-2.0 |
0.10-2.0 |
0.10-2.0 |
0.10-2.0 |
|
厚度誤差(mm)
Thickness
tolerance(mm) |
平均
(Average) |
±0.02-±0.05 |
±0.02-±0.05 |
±0.02-±0.25 |
±0.02-±0.25 |
|
各點
(Individual) |
±0.05-±0.08 |
±.05-±0.08 |
±0.04-±0.06 |
±0.04-±0.06 |
|
密度(g/cm2)
Density |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
1.6-2.2 |
|
加熱減度(%)
Heat loss at 500℃ % |
≤1.00 |
≤0.60 |
≤2.00 |
≤2.00 |
|
彎曲強度(kgf/mm2)
Flexural strength(kgf/mm2) |
≥18 |
≥16 |
|
|
|
擊穿電壓(KV/mm)
Dielectric strength(KV/mm) |
>20 |
>18 |
>15 |
>15 |
|
高溫絕緣電阻(MΩ)
Insulation resistance(MΩ) |
200-600 |
100-600 |
|
|
|
長期工作溫度
Long run work temperature |
500℃ |
800℃ |
500℃ |
800℃ |
|
標準尺寸
Standard size |
1000 ×600 1000×1200 1000×2400 |
|
|
測試標準
Standard reference |
GB5019-85, IEC371 |
|
|
|
|
|
|
|
＊厚度≤0.2毫米云母板的擊穿電壓另行商定，Thickness≤0.2mm,Dielectric strength will discuss.
